三相PWM整流器在dq軸上的數學模型如下圖所示。

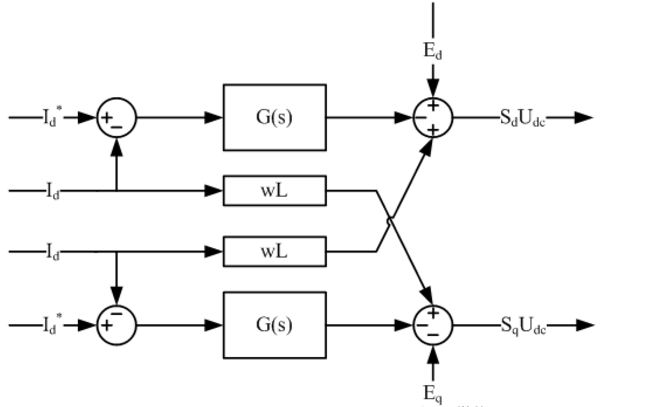

常規算法采用前饋解耦控制算法，算法模型如下圖所示。

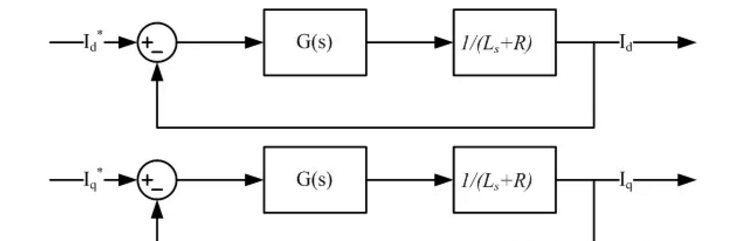

將圖1和圖2結合起來，得到電流環的控制模型，如下圖所示。

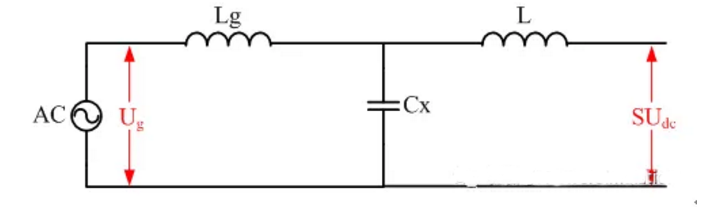

交流側物理電路如下圖所示。其中Lg為網側寄生電感，Cx為整流器輸入X電容，L為整流器濾波電感。

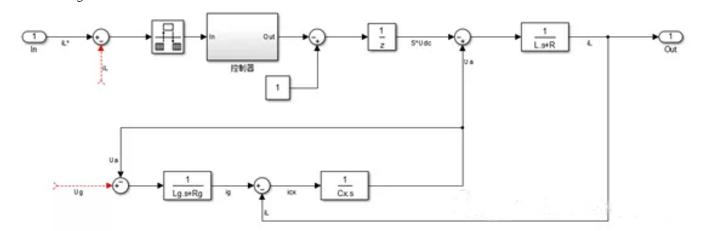

離散化控制模型如下圖所示。其中速率轉換模型對應AD采樣，1/z對應一個控制周期的延時，Ug為交流輸入電壓，Ua為X電容上電壓，iL為交流電感上電流，icx為X電容上電流。

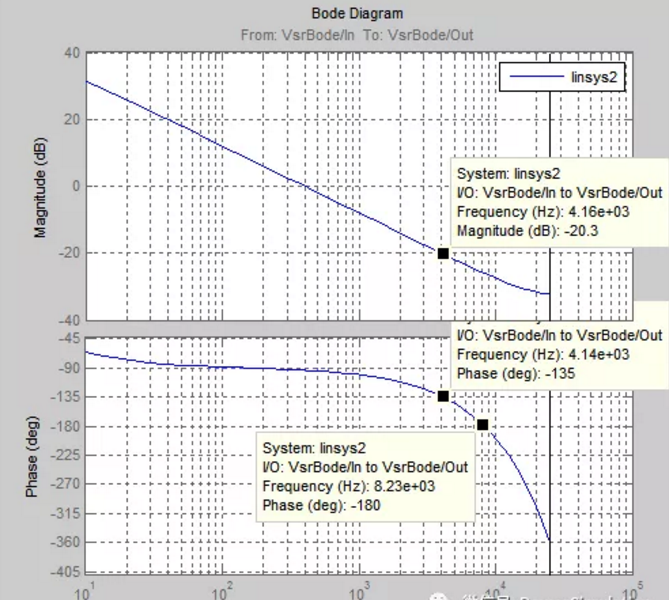

以下案例中取L=400uH，Cx=10uF，開關頻率f=50kHz，先不加控制器，繪制系統開環波特圖如下圖所示。

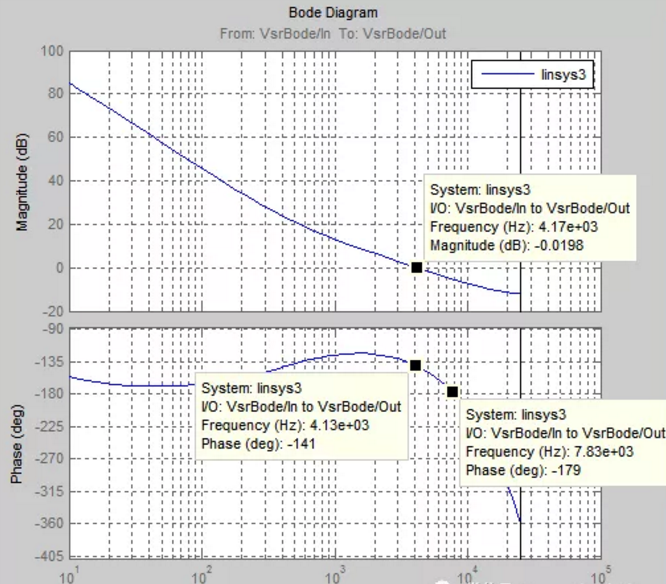

相位-180°對應頻率1/6fs(8.23kHz)，相位-135°對應頻率1/12fs。按照相位裕度-45°計算，控制器的開環增益與系統在相位-135°的增益相互抵消，即，在角頻率處，PI控制器的增益為Kp，即。為了盡量減小PI控制器對相位的滯后影響，取控制器的轉折角頻率，處對應的相位為-45°，即，由此計算得到。根據此公式計算得到PI參數，得到系統的開環波特圖如下圖所示。從下圖知，系統的相位裕度為39°，帶寬為7.83kHz，即1/6fs。

根據以上的理論計算，在仿真模型上驗證，得到電交流側電流的頻譜圖如下圖所示，總諧波為4.51%。

實際應用中考慮死區影響，交流側電流頻譜圖如下圖所示。與上圖相比，諧波明顯變大，總諧波由4.51%增加到5.36%，尤其是5次、7次、11次和13次諧波明顯增大。為了減小諧波，需要針對特定頻率進行諧波抑制，具體在下一章節講解。
